测功机作为一种电机效率的实验室测试设备，为了大家更好地了解和使用测功机，将测功机按照加载方式分为四类：磁滞测功机、电涡流测功机、磁粉测功机、电力测功机，本文从各类测功机结构、适用电机和工作方式等方面来讲解他们的特点和区别。

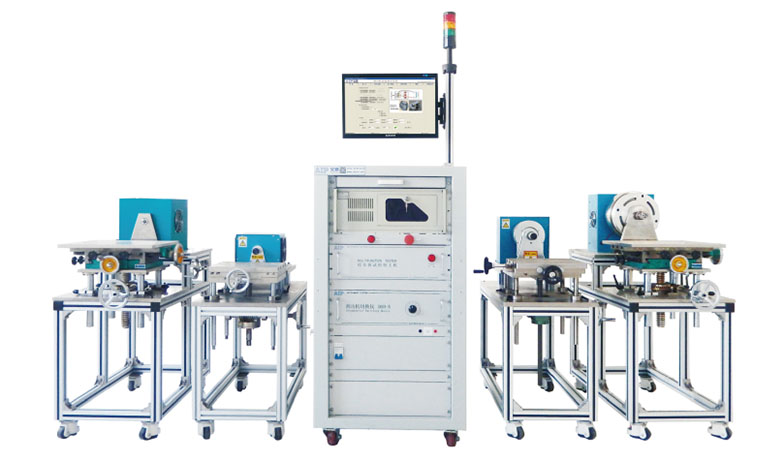

　　1.1结构：磁滞测功机由齿极定子、空心杯转子、支架、底板、转速传感器、力矩传感器、励磁线W以下的中高速被试品的测试，由于不需要依靠转速产生转矩，因此可以进行从空载到堵转的全程测试。

　　1.3工作方式：常规的磁滞测功机使用风扇冷却，运行功率超过600W的磁滞测功机通常采用循环液体（水）冷却和鼓风机冷却等，适用于测试微小电机、直流电机、串激电机和罩极电机等，对于测试异步电机的性能尤为突出。

　　2.1结构：涡流测功机又称电涡流测功机，由带励磁线圈的定子、感应式转子、支架、底板、转速传感器、转矩传感器、轴承及冷却系统组成。

　　2.2适用电机：常规涡流测功机适用于10KW以下的高速被试品的测试，由于需要依靠转速产生转矩，因此不适合较低转速电机的测试。

　　2.3工作方式：常规的涡流测功机使用循环液体（水）冷却，运行功率小于200W的涡流测功机通常采用自然风对流冷却，适用于测试高速直流电机、串激电机和部分高速电动工具等。

　　3.1结构：磁粉测功机又称电磁测功机，由带磁粉加载器、支架、底板、转速传感器、转矩kaiyun官方登录 开云网址传感器、轴承及冷却系统组成。

　　3.2适用电机：常规磁粉测功机适用于10KW以下的低速被试品的测试，由于结构上需要转子和定子通过磁粉进行机械接触产生转矩，因此不适合中高速电机的测试。

　　3.3工作方式：常规的磁粉测功机使用循环液体（水）冷却，运行功率小于500W的磁粉测功机通常采用自然风对流冷却，适用于测试低速直流电机、减速电机和部分汽车电机等。

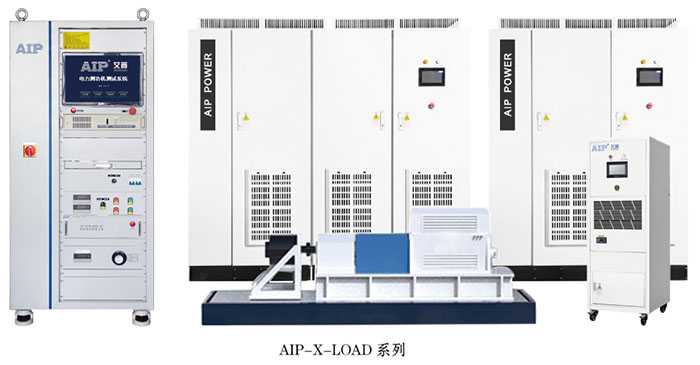

　　4.1结构：电力测功机对拖测试台由陪测电机、被测电机、转矩转速传感器、联轴器和安装平台等相关配件组合而成，主要作为电机测试或者电机驱动器测试的加载平台。平台通过转矩转速传感器或者编码器传递信号给相关设备，从而得到电机的机械功率kaiyun官方登录 开云网址数据等，使得开发人员可以进一步分析出系统性能。

　　4.2适用电机：考虑到能耗和转动惯量问题，建议测试大功率三相异步电机或者永磁同步电机，不适合小扭矩、小功率电机，转速方面可兼顾低速及高速加载试验。在低速电机的加载测功方面尤为显著，它几乎从零转速开始就可以提供所需的额定转矩。

　　4.3工作方式：电力测功机采用交流变频回馈加载，加载能量通过交流负载发电机回馈电网；扭矩、转速通过扭矩传感器直接测量；电流、电压、频率、功率因数等电参数由测试仪测取；通过转矩转速换算确定设备的功率。考虑到被测电机可能有不同转速，所以用作对拖的电机必须是可以平滑调速的电机。电力测功机分直流电力测功机和交流电力测功机，目前用得较多的是交流电力测功机。

　　以上是测功机的分类和特点，艾普拥有以上所有测功机的标准设备，如果您想了解更多，欢迎与我们联系，我们根据您的电机出具对应的测试方案。
