国际电工委员会 (IEC) 标准 61800 将用于工业应用的可调速电力驱动系统 (PDS) 分为两类。61800-1 适用于直流 (DC) PDS，61800-2 适用于交流 (AC) PDS。PDS 一词适用于由驱动器和电机构成的完整系统。

　　61800 的其他部分讨论了测试方法、与热条件和能量条件相关的安全要求、功能安全、编码器的电气和环境要求、电气接口和性能测量。最新部分 IEC 61800-9 涉及电机系统的生态设计，包括能效确定和分类。

　　虽然 IEC 61800 对可调速交流和直流 PDS 进行了定义，但工业应用中的变速驱动器 (VSD) 和变频驱动器 (VFD) 也有通用定义。IEC 61800 适用于连接至最大 1.5 kVAC 50 Hz 或 60 Hz 电源的市电供电型 PDS。其还规定了电池供电型系统的直流输入电压，例如使用可调速驱动器的工业自主移动机器人(AMR)。IEC 61800 不涉及牵引和电动汽车驱动器。

　　VFD 的标准定义是，利用频率变化控制电机速度的驱动器，因此适用于交流电机。而 VSD 通过改变电压来控制电机，因此既适用于交流电机，也适用于直流电机。

　　驱动器并非如此简单。这两类驱动器都可用于控制电机速度。因此，有时术语 VSD 亦适用于 VFD。VFD 可用于无刷直流电机 (BLDC)；严格来说，VFD 并不局限于交流电机。VFD 适用于各种电机，例如：

　　· 感应电机 (IM) 或异步交流电机，这些电机具有自启动、可靠和经济实惠的特点，因此广泛应用于工业领域。

　　· 永磁同步电机 (PMSM)，这是一种高效交流电机，可在要求高能效的高性能应用中实现精确的扭矩和速度控制。

　　· 无刷直流电机 (BLDC)，其也可用于具有高效和精确控制要求的应用中，通常工作寿命较长。

　　· 伺服电机，可以是交流或直流电机，支持快速、高精度响应。具有专用控制算法的 VFD 可用于机器人中的伺服电机、计算机数控 (CNC) 车床和类似应用。

　　· 同步交流电机 (SM)，适用于要求恒定速度和精确同步的应用。虽然 VFD 可以控制 SM 的速度，但其他（成本较低）的驱动器也能够支持恒速运行。

　　VFD 采用多种控制算法，使其用途更加广泛。例如，仅仅对于感应电机而言，就有四种主要 VFD 控制算法：每赫兹伏特 (V/f)、带编码器的 V/f、开环矢量和闭环矢量。这些算法都采用脉冲宽度调制，可对速度和扭矩进行不同程度的控制。

　　IEC 61800-9 标准的编制证实了 VFD 在各种工业应用中的重要性，其重点介绍 VFD 和相关电机驱动系统的效率和生态设计。

　　IEC 61800-9 标准有两个部分与 VFD 有关。第 1 部分阐述了确定应用的能效指数或参考值的方法。第 2 部分通过一系列分类详细介绍了效率评估方法。

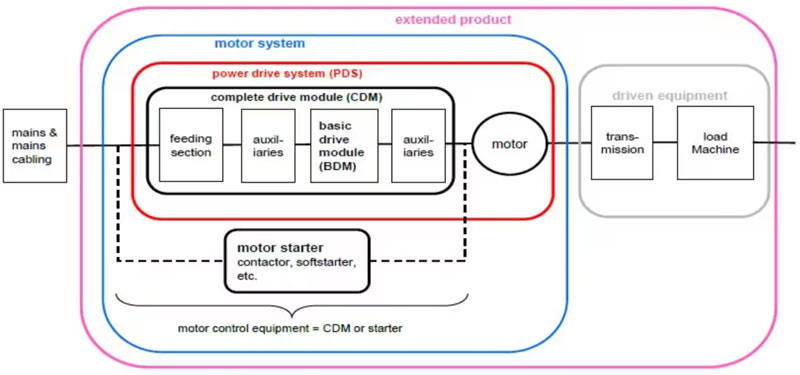

　　虽然 VFD（在 IEC 61800-9 中称为基本驱动模块 [BDM]）的效率非常重要，但这并不是该标准的主要关注点。该标准的适用范围更广，包括由频率逆变器(VFD)、反馈部分、输入和输出辅助设备（如滤波器和扼流圈）组成的完整驱动模块 (CDM) 以及由 CDM 和电机组成的电力驱动系统 (PDS)（图 1）。

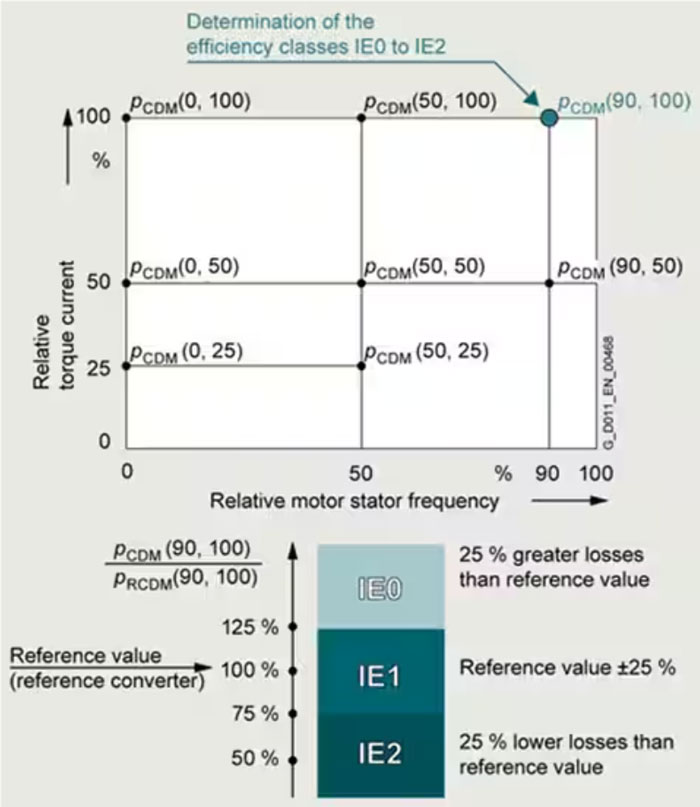

　　CDM 国际效率 (IE) 等级定义为 IE0 至 IE2。效率等级是通过比较 CDM 的总损耗与参考 CDM (RCDM) 的性能而确定的。CDM 的 IE 等级是相对于 (90, 100) 工作点定义的，使用 90% 的电机定子频率和 100% 的转矩电流，以避免过调并确保不同制造商的驱动器性能测量结果具有可比性。

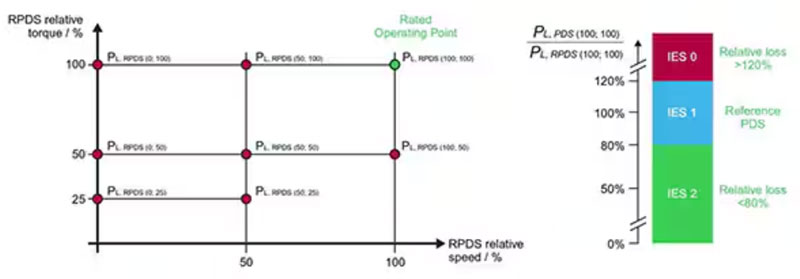

　　PDS 国际效率系统 (IES) 等级与 CDM IE 等级类似，定义为 IES0 至 IES2。这些等级以参考 PDS (RPDS) 为基础，显示完整驱动模块和电机的效率。

　　根据具体应用要求匹配电机和 CDM 组合，为整体效率优化提供了更大的潜力。这种效率优化体现在更高的 IES 等级上。与 RCDM 一样，RPDS 也可以在八个预定义的工作点将能耗与采用平均技术的 PDS 进行比较。

　　工作点基于扭矩百分比和速度百分比，IES 值则基于 100% 扭矩和 100% 速度，即 (100, 100) 工作点，进行计算。

　　VFD 制造商并不总是根据 61800-9 标准报告效率。这是因为 IEC 61800-9 中采用的最简单效率测量适用于 CDM，而 CDM 由 VFD（频率逆变器）和许多其他组件组成，包括馈送部分和输入输出辅助设备。其他特定组件的使用超出了 VFD 制造商的控制范围，而且 61800-9 标准并不直接适用于 VFD。

　　一些 VFD 制造商对 61800-9 方法进行了调整。当要求符合 IE2 等级时，数据会以各种格式公布，包括图表、表格和 Excel 文件。

　　例如，Siemens 在其 SINAMICS V20 驱动器中采用了 IEC 61800-9 方法，并报告这些驱动器达到效率等级 IE2（图 4）。这些驱动器有九种框架尺寸，功率从 0.16 到 40 马力 (hp) 不等。这些驱动器针对制造和加工应用中的基本驱动系统（如泵、风扇、压缩机和传送带）进行了优化。有很多可选组件，包括输入滤波器、输入和输出电kaiyun官方登录 开云网址抗器、制动电阻器等。

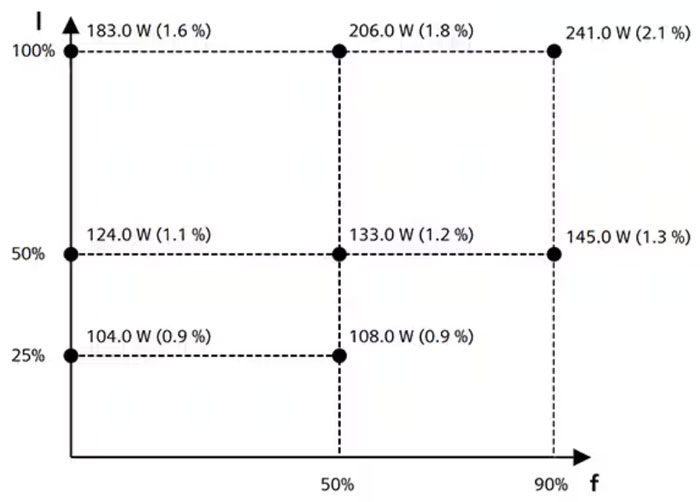

　　图 4：效率等级为 IE2 的 7.5 kW CDM，其损耗比参考转换器低 36.1% (90% / 100%)。百分比显示了损耗与基本驱动器（不含可选组件）的额定功率的关系。（图片来源：Siemens）

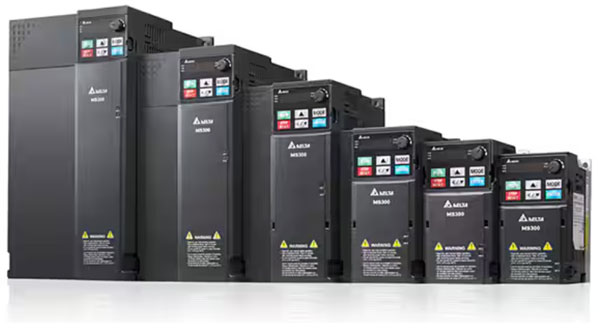

　　Delta Electronics 也对 61800-9 方法进行了调整，并报告其 1.7、3.0、4.2、6.6、9.9 和 12.2 kVA MS300 系列紧凑型驱动器达到 IE2 效率等级。数据以表格而非图表的形kaiyun官方登录 开云网址式详细列出。MS300 系列包括功率从 0.2 至 22 kW 的驱动器（图 5）。这些驱动器具有多项内置功能，包括用于编程的可编程逻辑控制器 (PLC) 功能、MODBUS 通信、可支持其他协议的通信插槽以及用于上传和下载数据的USB端口。

　　Omron 报告称，其“三相输入变速驱动器”（如 MX2 系列 VFD）符合 IE2 效率要求。该公司提供 Excel 文件格式的测试数据。对于 200 V 单相输入，MX2 驱动器的额定功率范围为 0.1 至 2.2 kW；对于 200 V 三相输入，其额定功率范围为 0.1 至 15.0 kW；对于 400 V 三相输入，额定功率范围为 0.4 至 15.0 kW。这些驱动器专为 IM 和 PM 电机设计，可在 0.5 Hz 频率下以 200% 的启动扭矩平稳控制至零速。

　　其他 VFD 制造商关注 IEC 61800-9 标准的第 1 和第 2 部分，而 Schneider Electric 则采取了更全面的方法，介绍了如何将其驱动器与适当的电机集成，以满足生态设计指令和 IEC 61800-9 第 3 部分的要求，该部分描述了通过生态平衡实现定量生态设计方法，包含产品类别规范和相关环境声明。

　　VFD 系列包括八种型号，有直流和交流输入版本，功率从 150 W 到 750 W 不等。VFD-350P-48 型的输入电压为 48VDC，适用于 AMR 等电池供电型应用，可提供高达 350 W 的功率和 20 A 的输出电流。

　　这款 350 W BLCD驱动器封装在 4 x 2电路板上，无风扇设计可支持 5 秒钟的 200% 峰值负载（图 6）。VFD 系列的所有型号都只包括动力驱动器部分，因此需要一个外部控制卡。MEAN WELL 也提供控制卡可供选择。

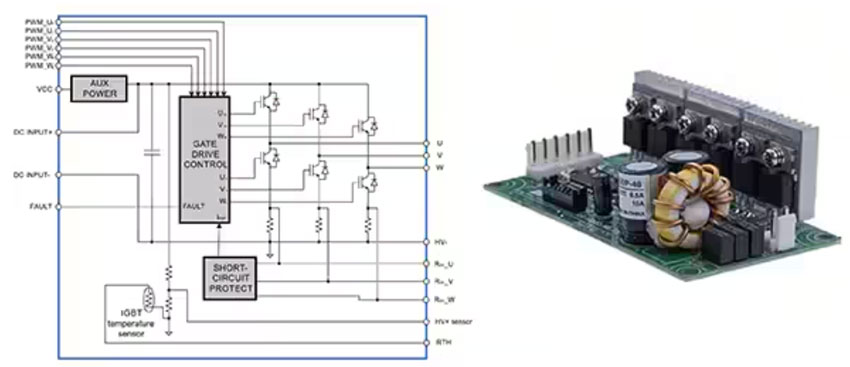

　　图 6：VFD 驱动器电源部分框图（左）和可直接安装在 AMR 中的电源部分（右）。（图片来源：MEAN WELL）

　　各种可调速度驱动器设计可用于工业应用，包括机器控制和 AMR。它们可支持交流和直流电机，并在不同程度上符合 IEC 61800 标准相关部分的规定。此外，由于单个 VFD 的性能并非 IEC 61800-9 标准的重点，因此有几种不同的方法来报告与这些效率标准相关的性能。一些 VFD 制造商关注第 1 和第 2 部分，并报告 VFD 效率等级，如 IE2。相比之下，另一些制造商则注重第 3 部分，该部分涉及整体生态设计考虑因素，包括产品类别规范和相关环境声明。
